pcally optical trackball

2004年5月6日掲載

メンテナンスフリーの光学式と転がし感が魅力のベアリング支持という他にない構成のpcally optical trackballの構造を見てみましょう。

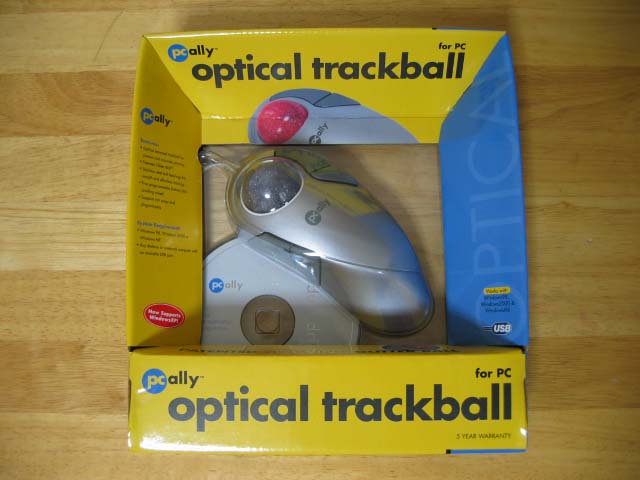

パッケージには本体とCDのみ。マニュアルもCDに納められています。

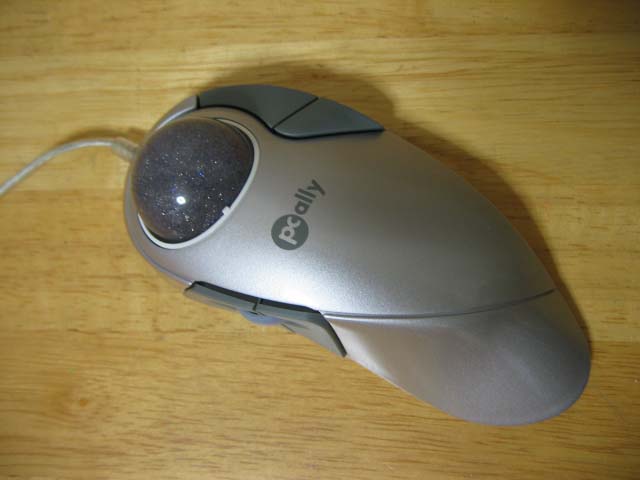

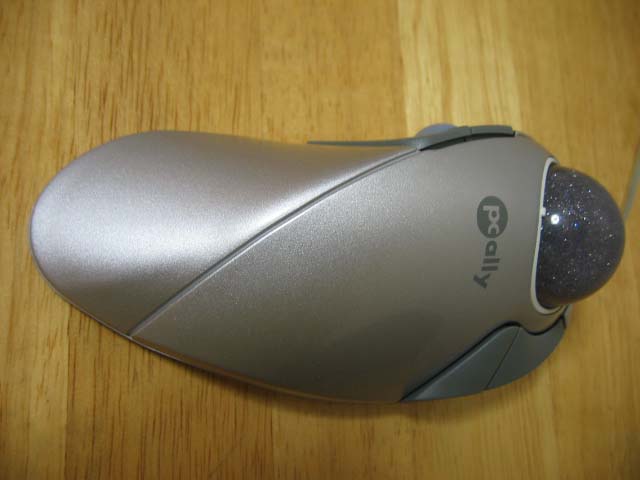

ぱっと見はMicrosoftのTrackball Explorerを思わせる形状です。
photo photo photo

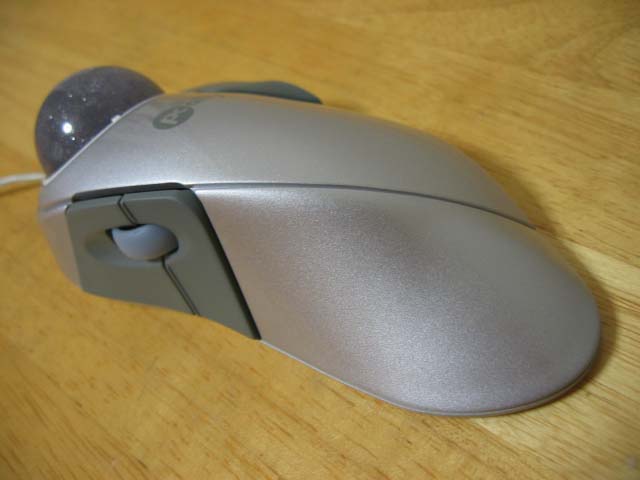

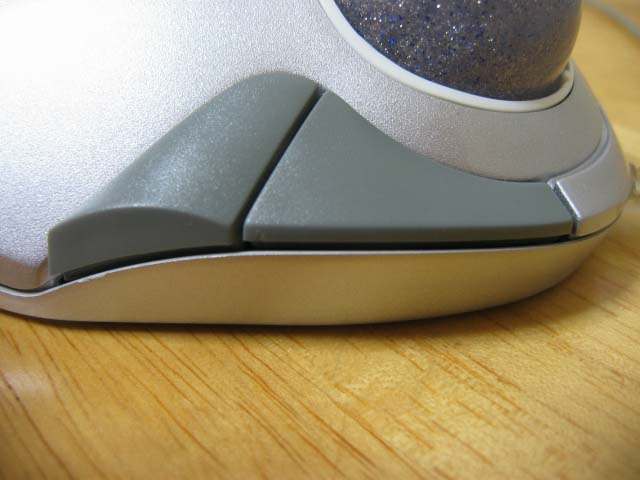

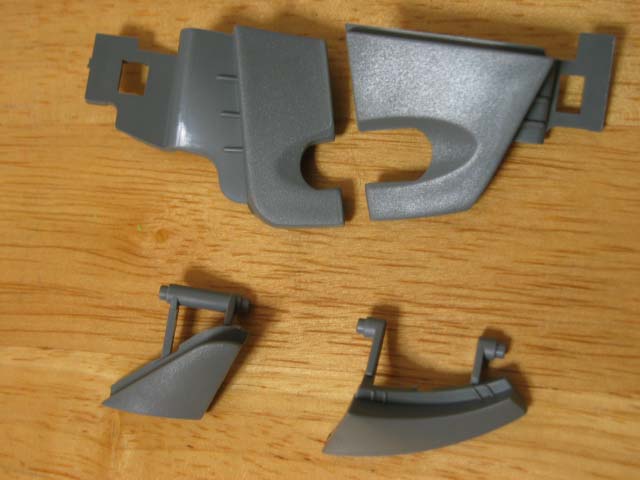

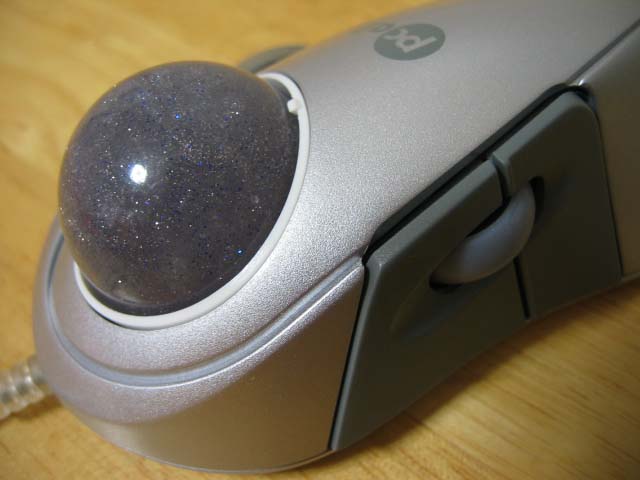

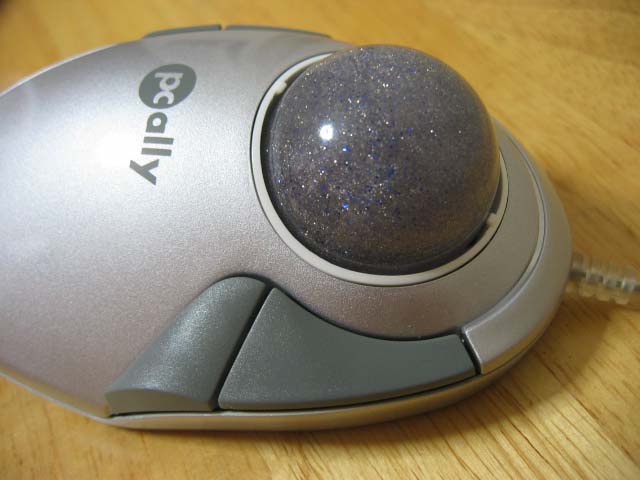

細部をよく見ると、曲線をあしらったなかなか凝ったデザインになっています。
photo photo photo photo photo photo

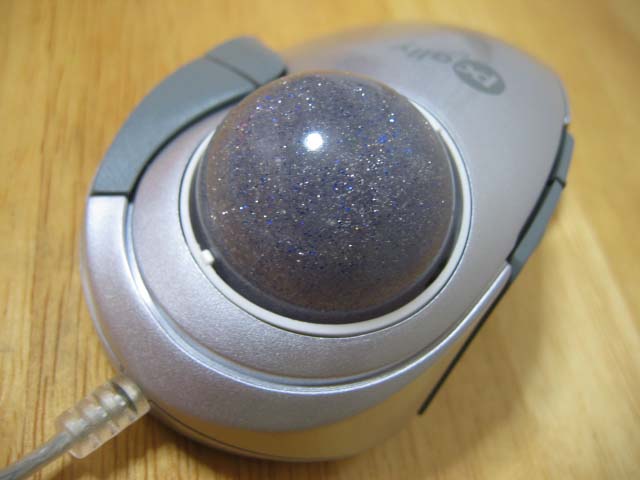

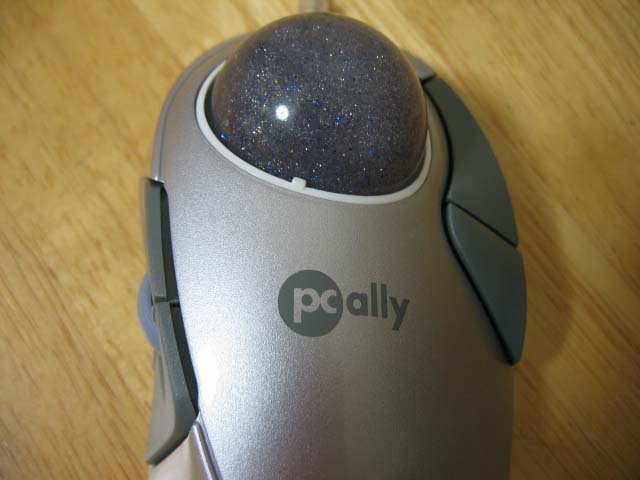

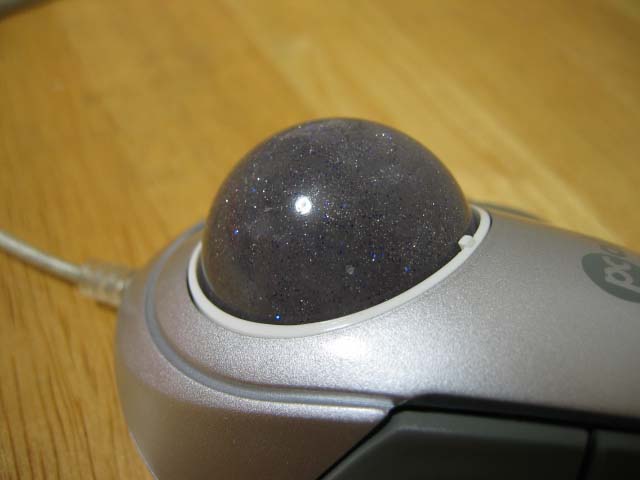

ボールは半透明で、中に光が反射する粒子が入っていて、昔のスーパーボールを思い起こさせます。

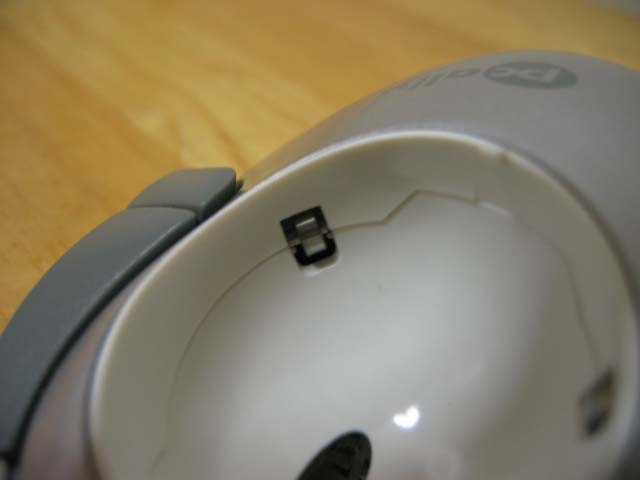

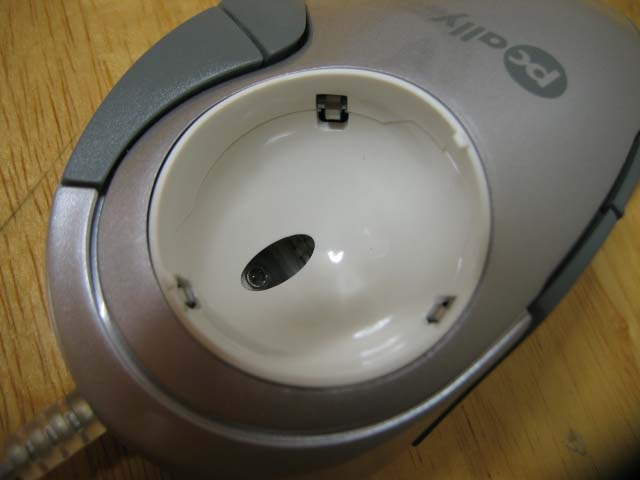

ボールの下には、小型のベアリングが3つ隠れています。
photo photo photo

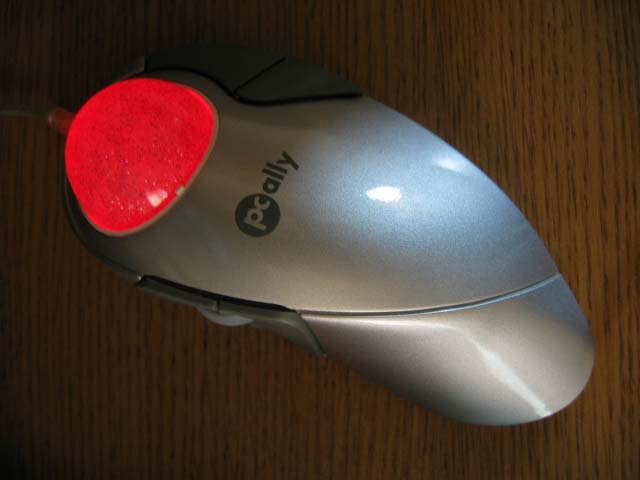

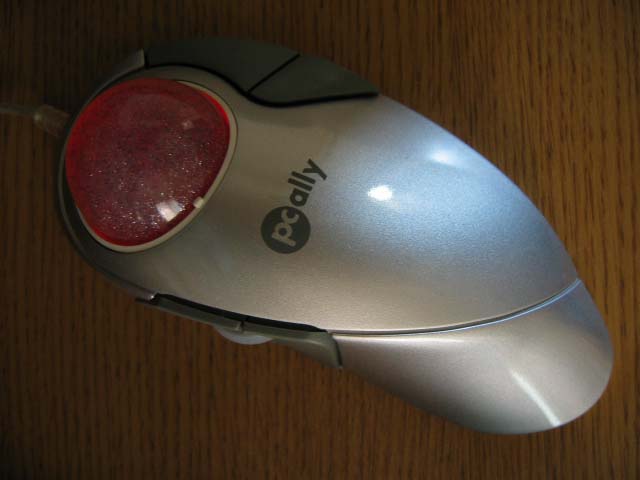

ボールは、回転させているときは明るく、止まると薄暗く光ります。
photo photo

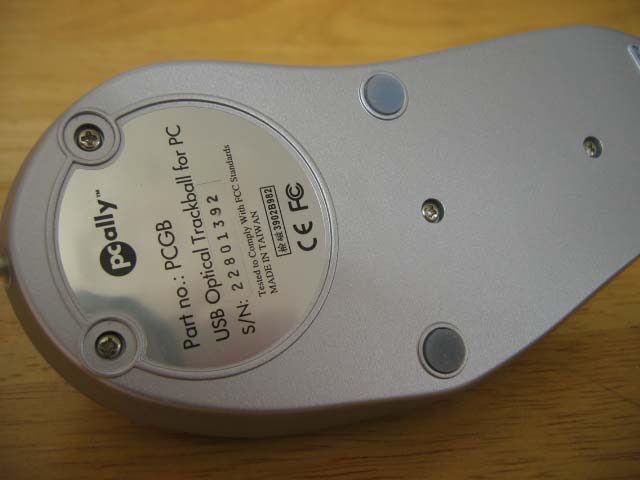

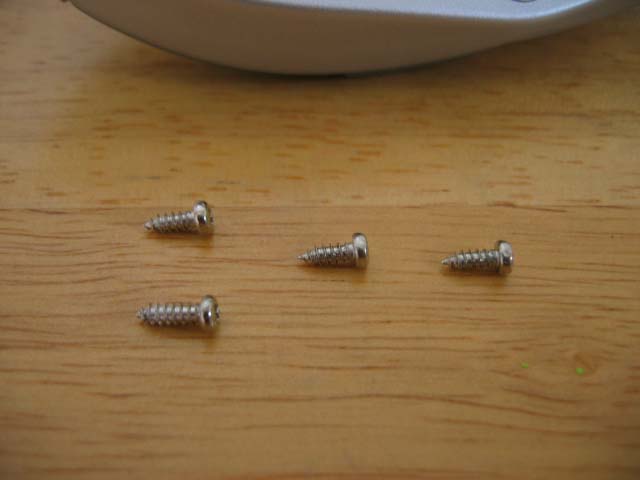

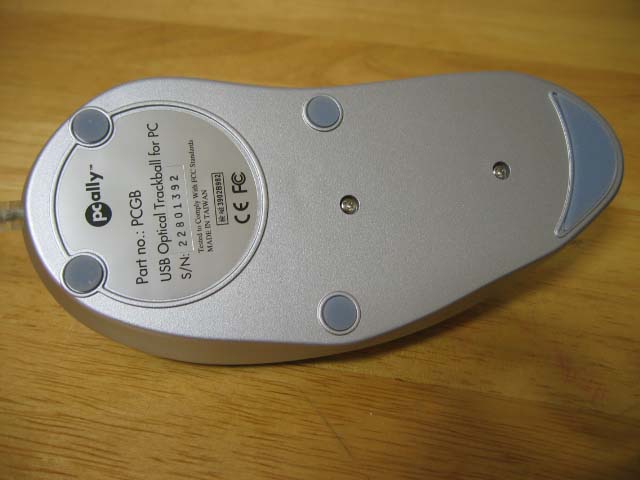

底板にあるゴム足二つを外し、都合4つのネジを外すとカバーが外れます。分解方法を紹介頂いた「猫のトラックボールルーム」に感謝。

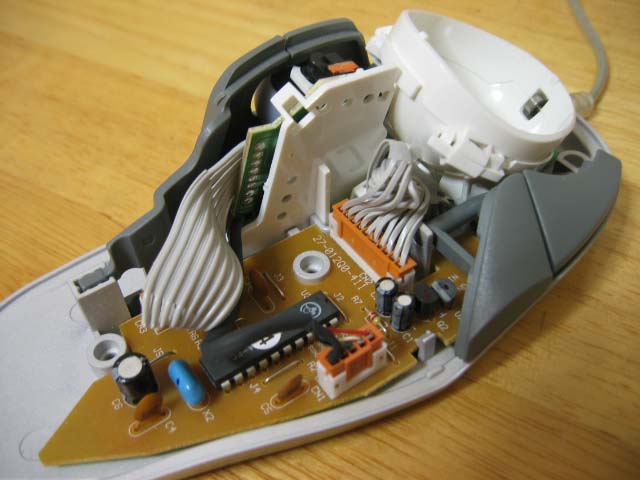

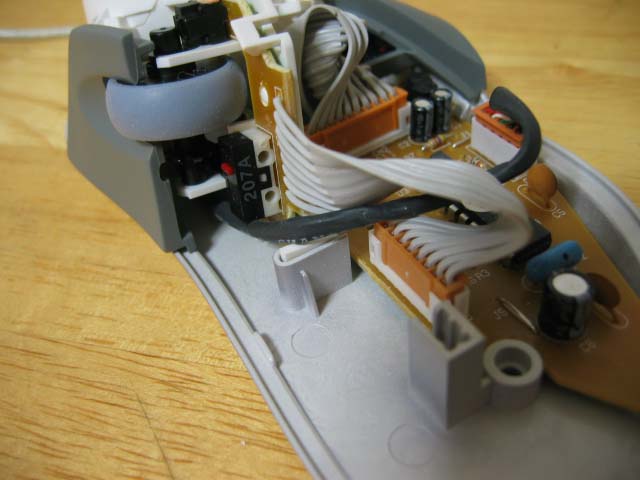

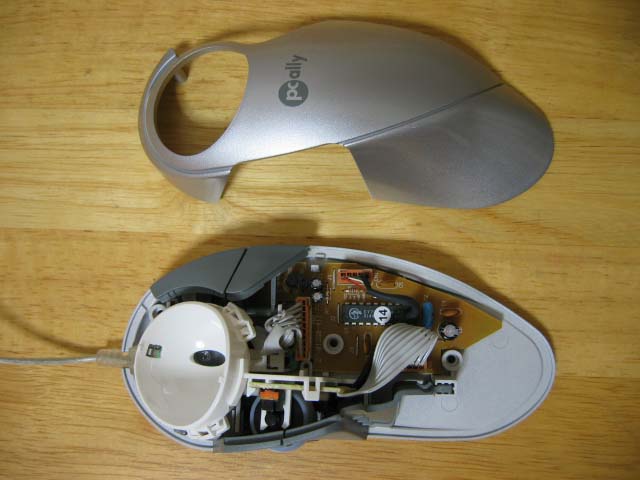

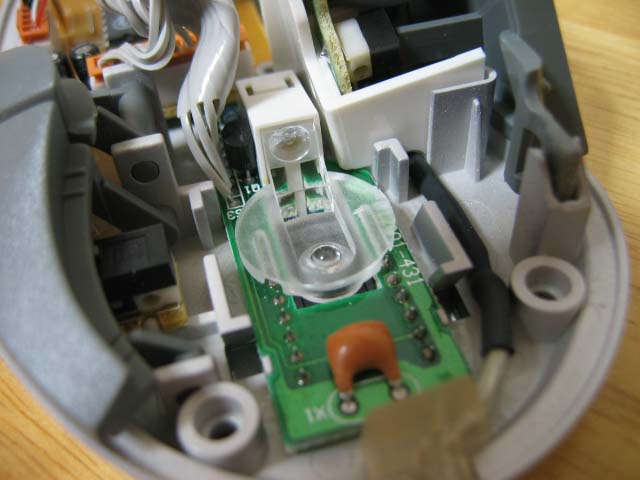

内部もぎっしり詰まっている印象です。
photo photo photo photo

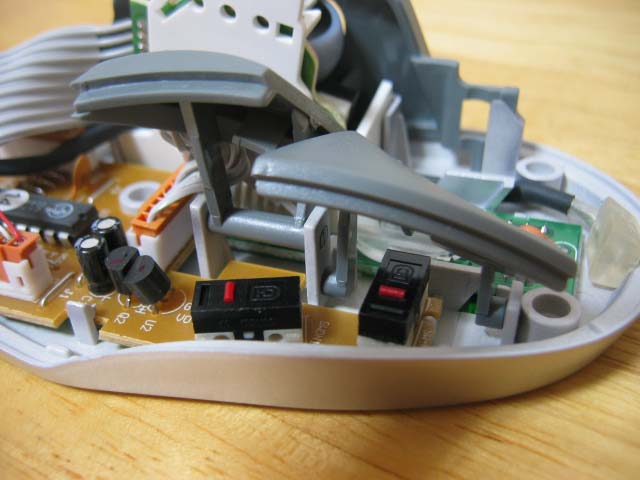

左側のボタンは板バネ、右側のボタンはクランプで動くようになっています。
photo photo photo photo photo

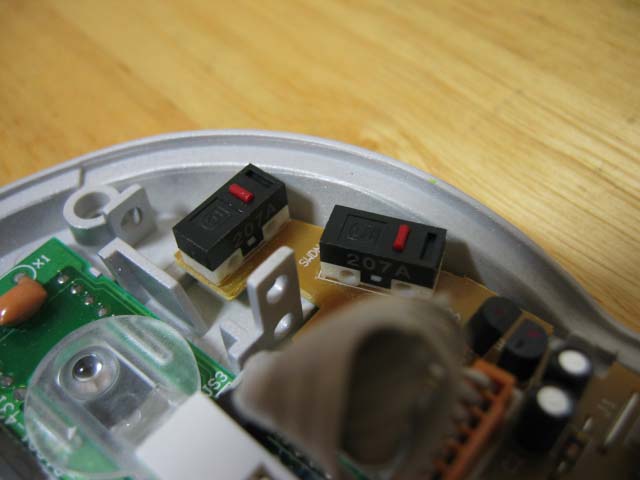

4つのボタンは全てマイクロスイッチになっています。

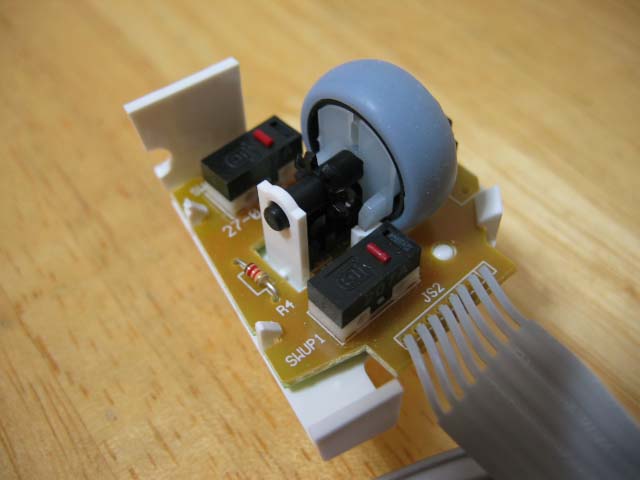

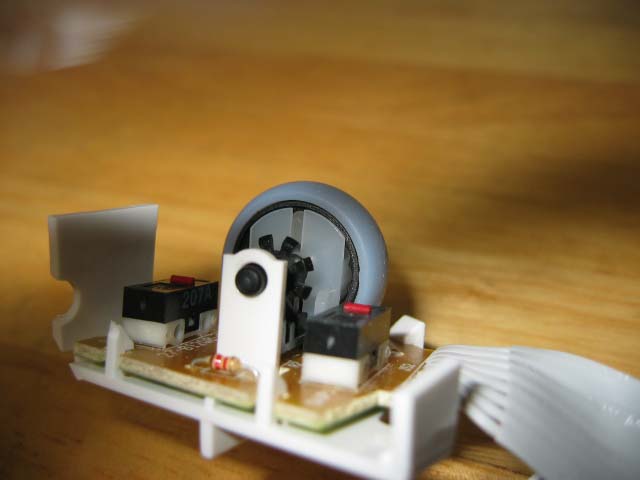

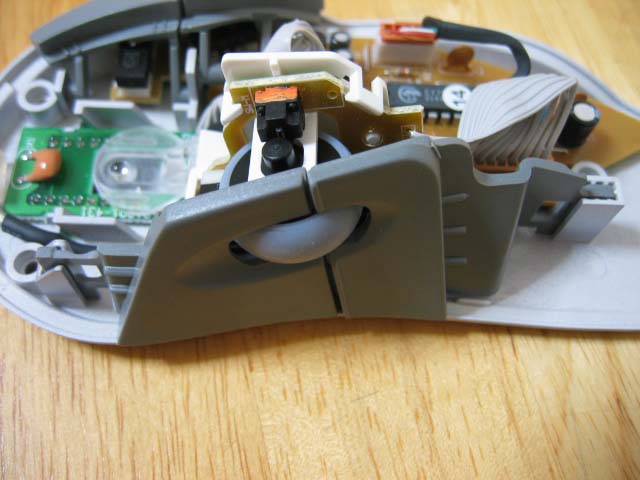

ホイールは内側に凹凸があって、スプリングでクリック感を出しています。回転はロータリーエンコーダで、ホイールクリックはタクトスイッチになっています。
photo photo photo photo

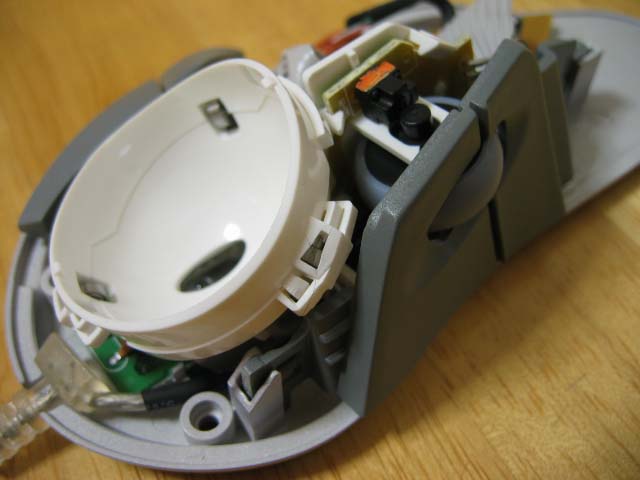

ボール支持部は底板の四角い枠にしっかり収まるようになっています。

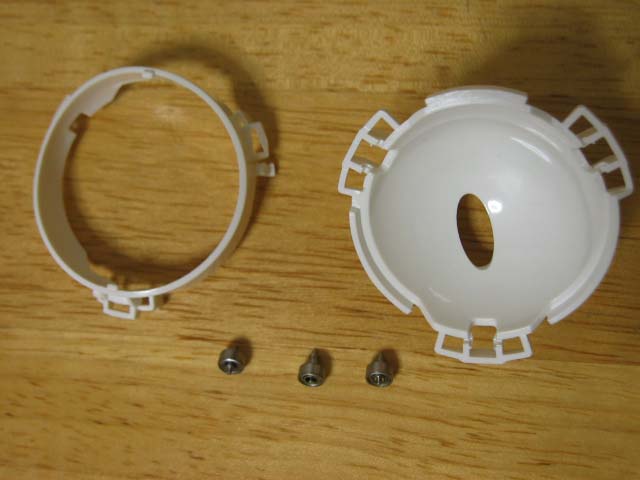

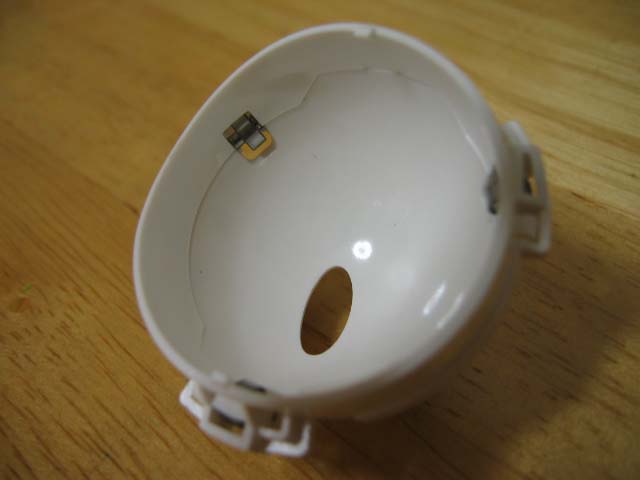

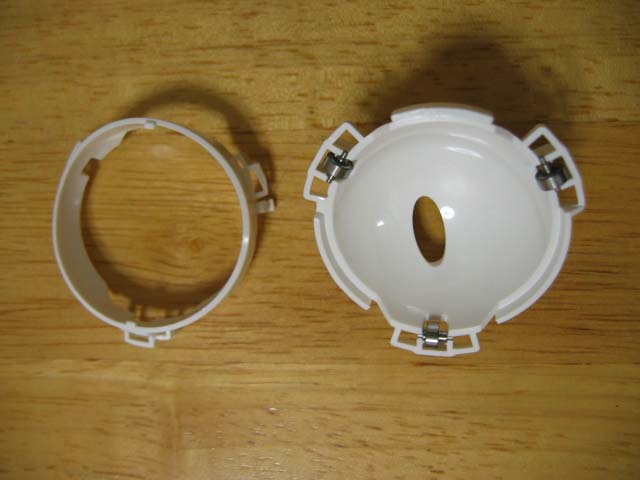

カップは上下2つの部品を組み合わせてあり、ベアリングを挟み込むようになっています。
photo photo photo photo

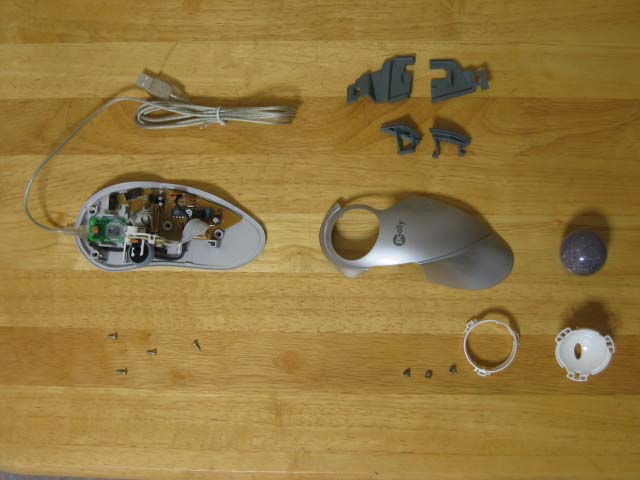

今回の分解結果です。
