Microsoft EasyBall

2004年4月21日掲載

今回紹介するのは、Microsoftが1995年に発売したEasyBallです。日本では発売されませんでしたが、大変興味深い製品でした。今回eBayにて中古品を入手することが出来たのでご紹介します。

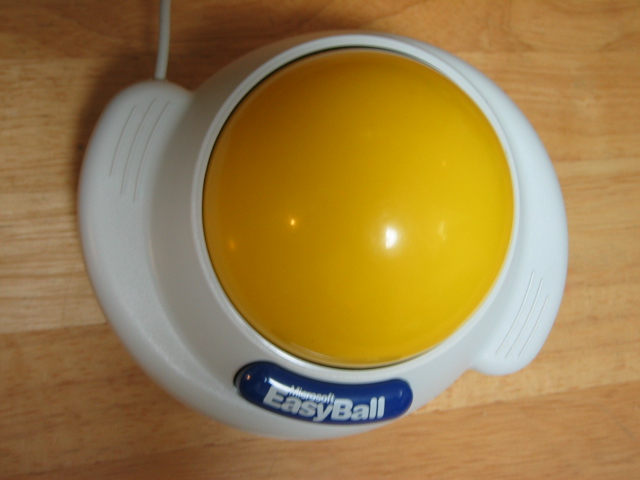

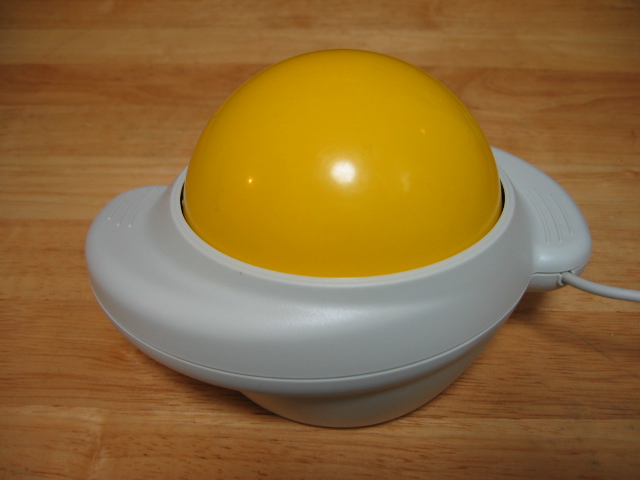

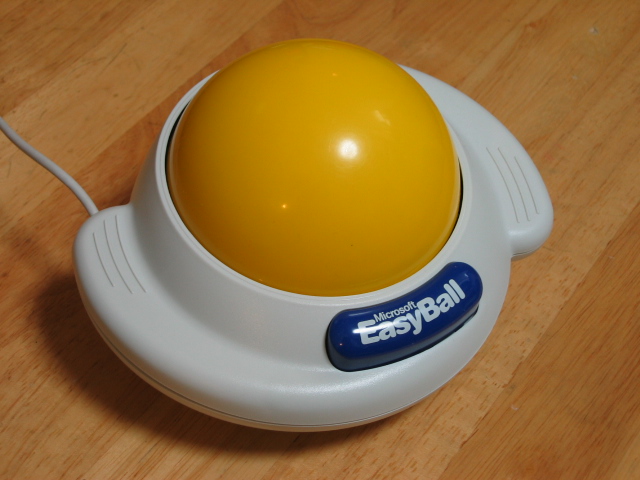

この製品は子供向けということで、なんと言っても大きなボールが特徴です。その姿はダチョウの目玉焼きのごとしです。
photo photo photo photo

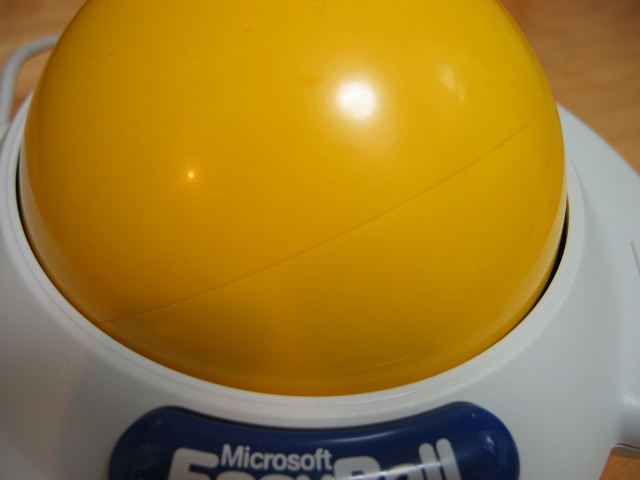

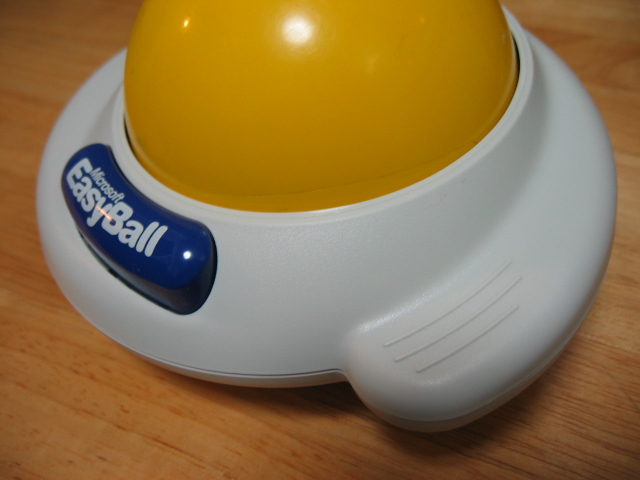

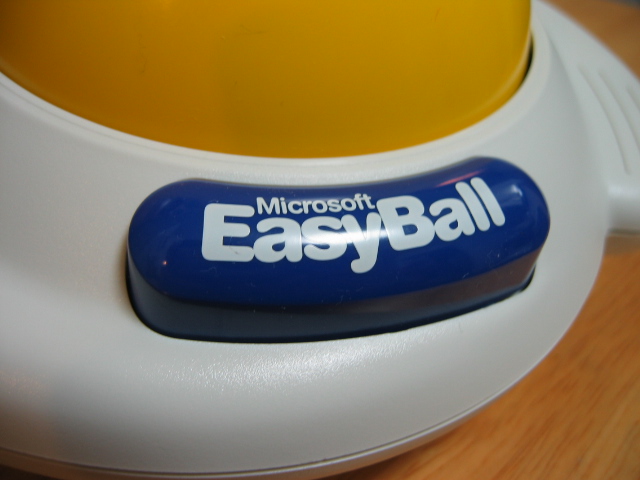

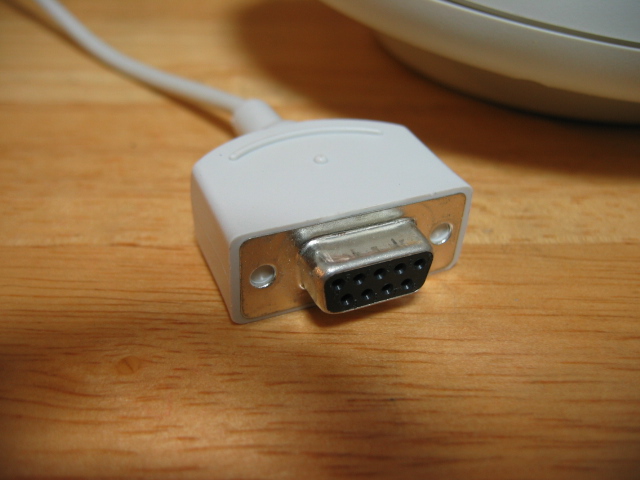

手前の青い部分がボタンになります。見ての通りボタンは一つしかなく、右クリックはありません。ボールは中空で、2つのお椀型を合わせてあります。コネクタはシリアルポートにのみ対応しています。
photo photo photo photo

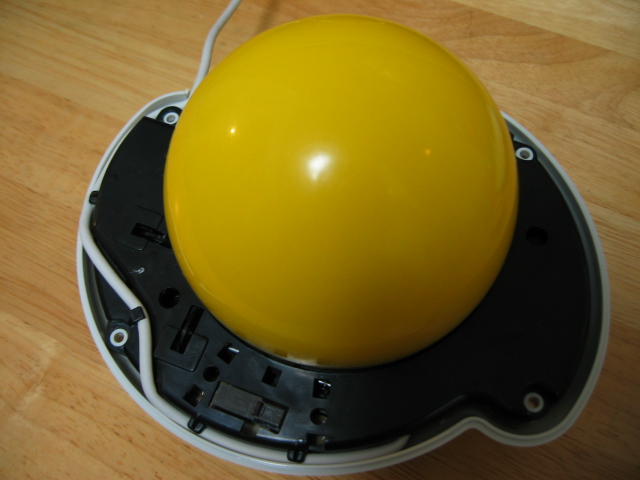

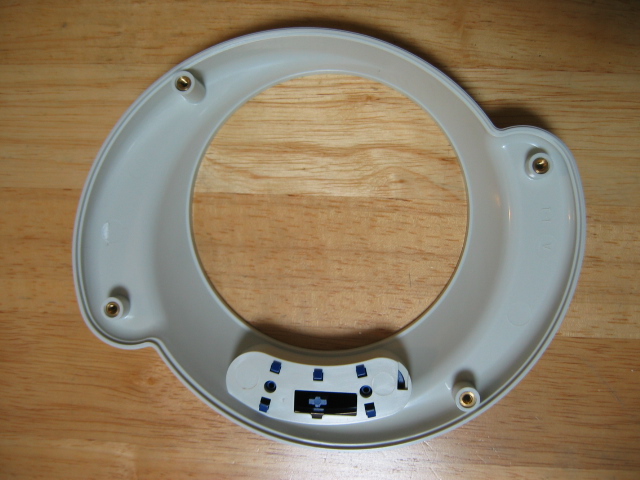

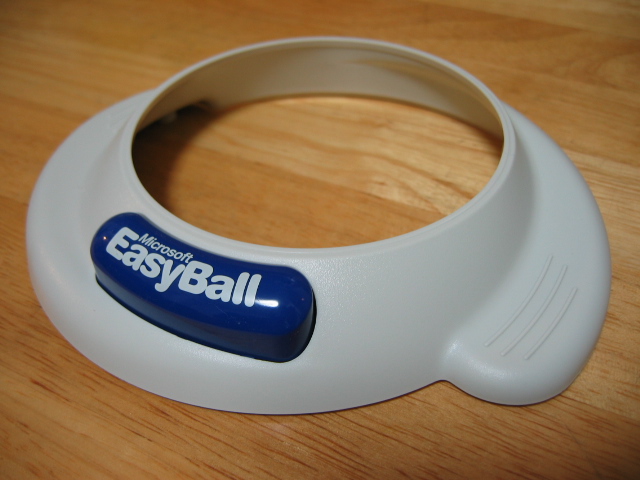

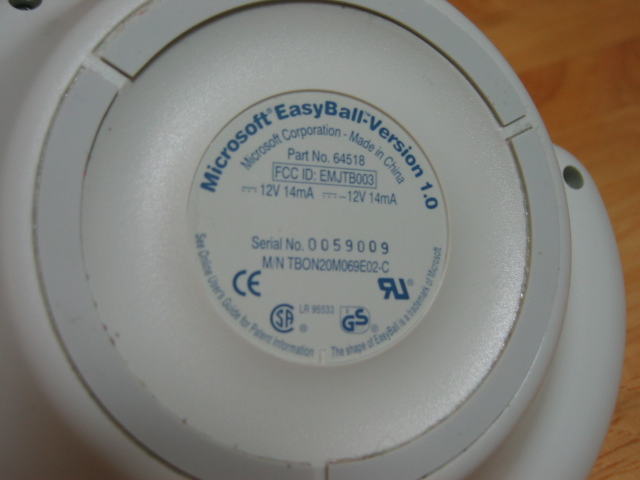

底にある4本のネジを外すと、本体カバーが外れます。
マニュアルによると、お手入れの際はこのネジを外してボールとローラーを掃除せよとされています。
photo photo photo photo photo

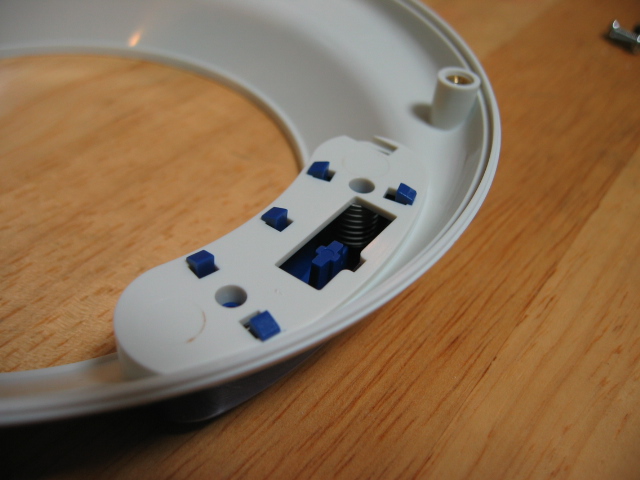

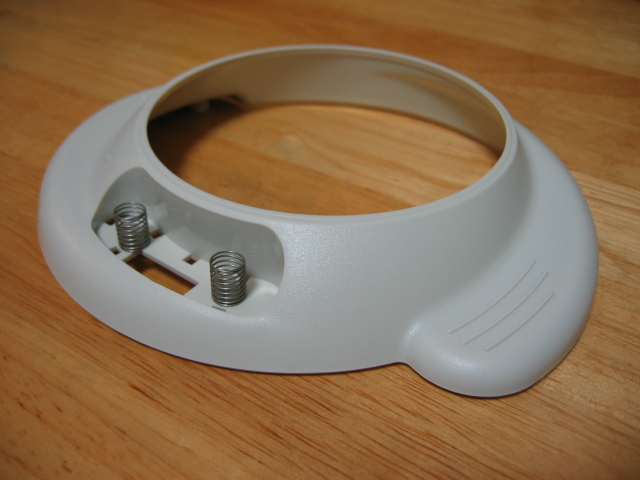

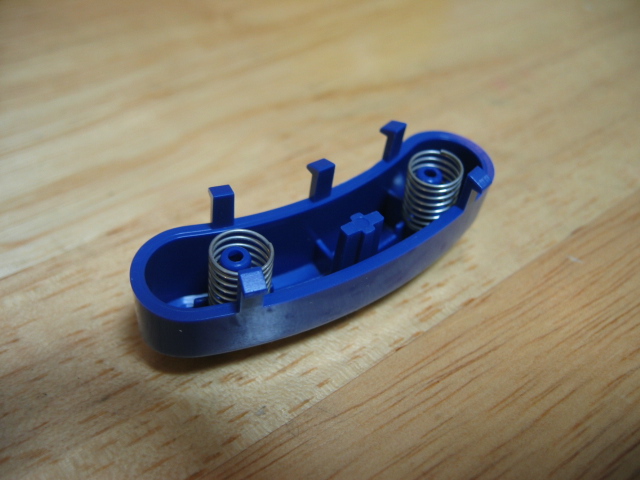

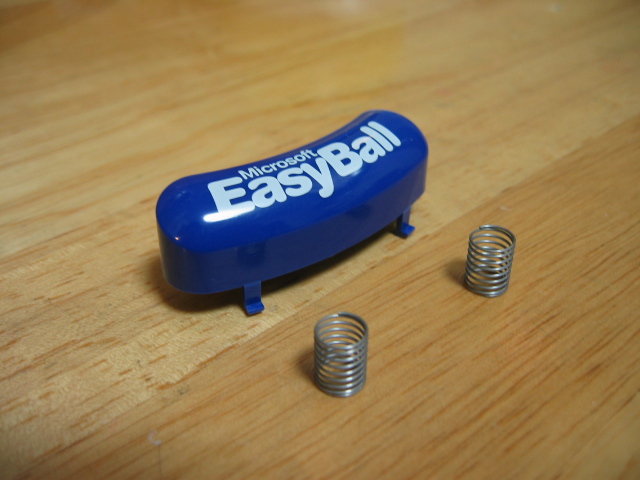

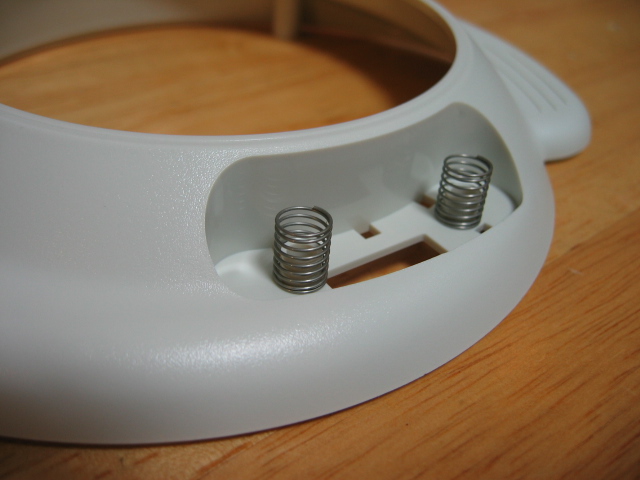

ボタンは2つのスプリングをはさんでカバーに爪で止まっています。
photo photo photo photo

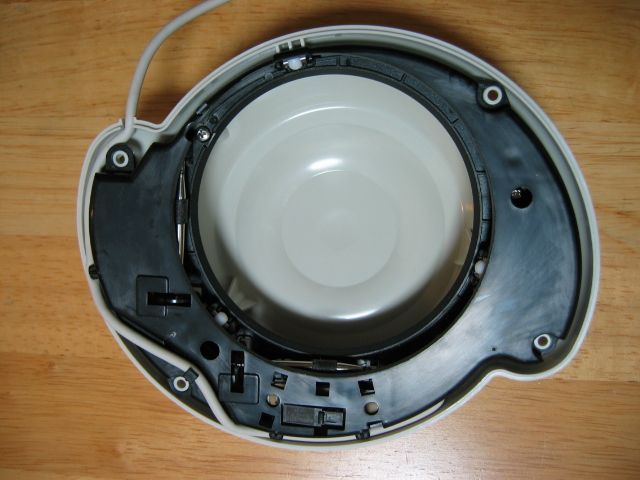

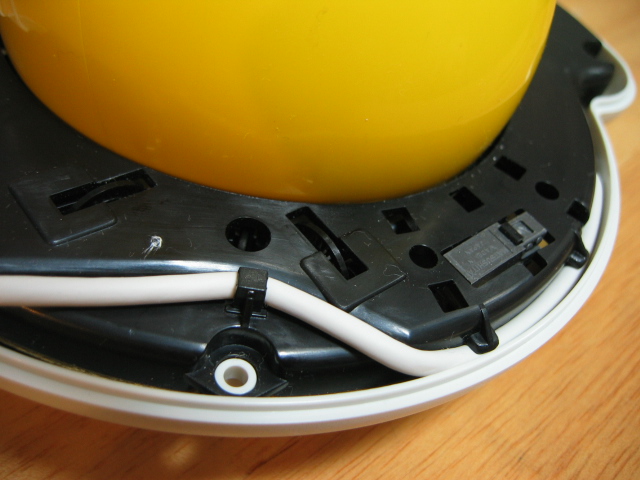

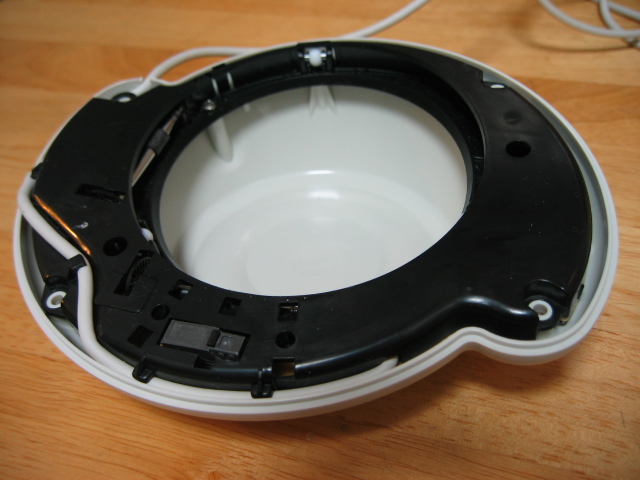

ボールを外したところです。
ボール支持部とメイン基板は一体になっていて、本体の下半分とは3本のネジで固定されています。
photo photo

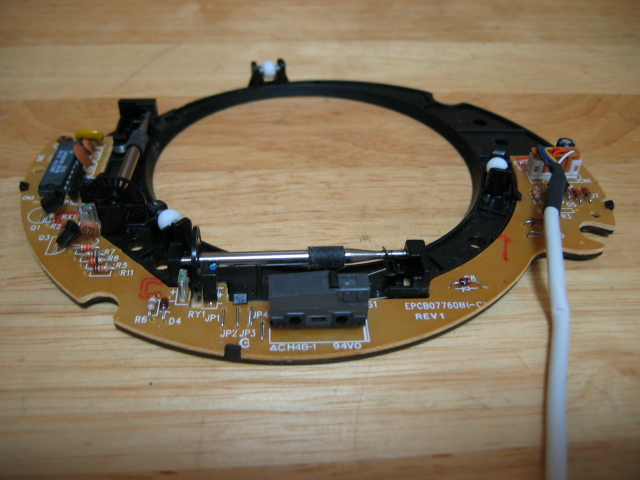

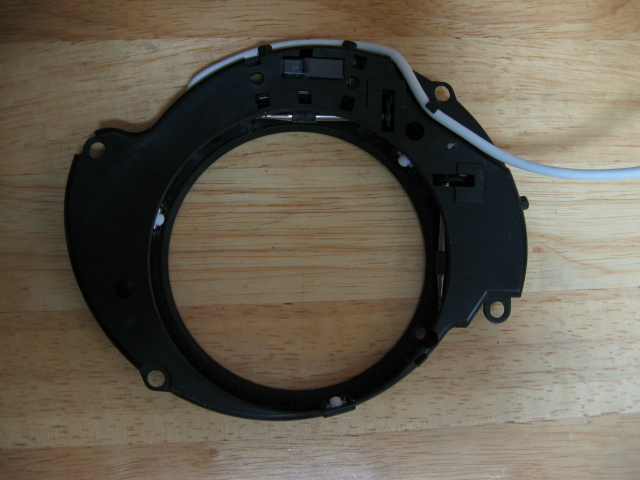

取り外したメインパーツです。

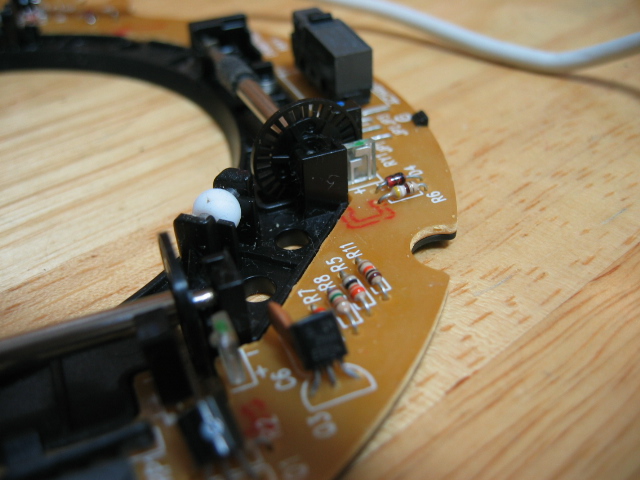

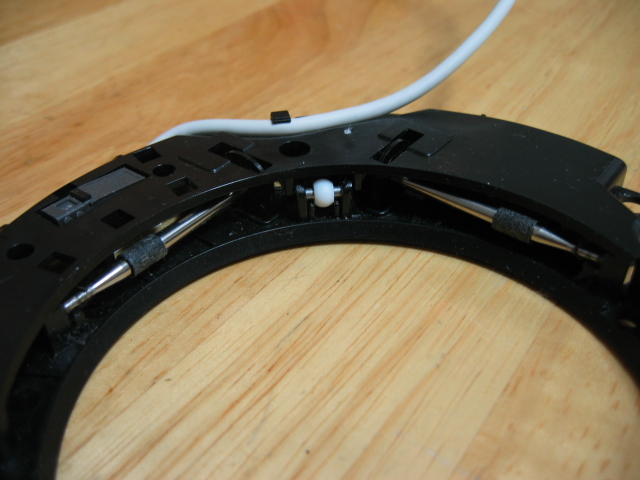

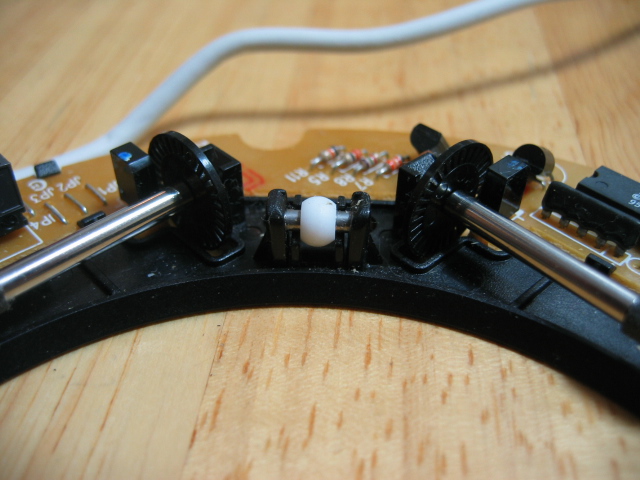

回転検知用のローラーはスプリングで押しつける機械式では一般的な仕組みですが、やや大きめになっています。
白く見えているボールの支持部は、3つの丸いローラーで出来ています。ただ、ボールは必ずしもローラーの回転方向に沿って転がるわけではないので、あまりローラーになっている効果は無さそうです。
photo photo photo

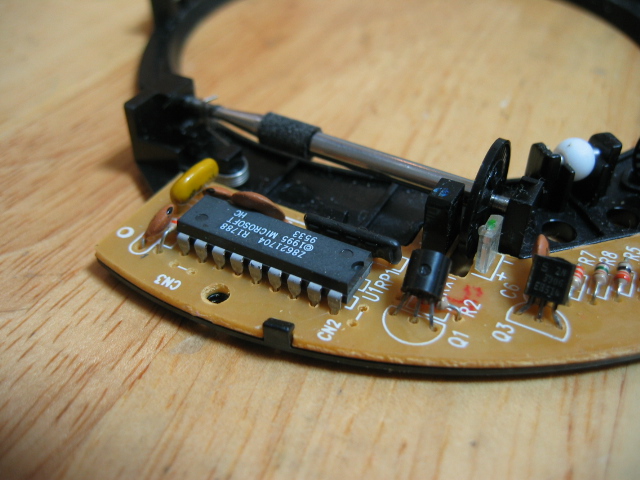

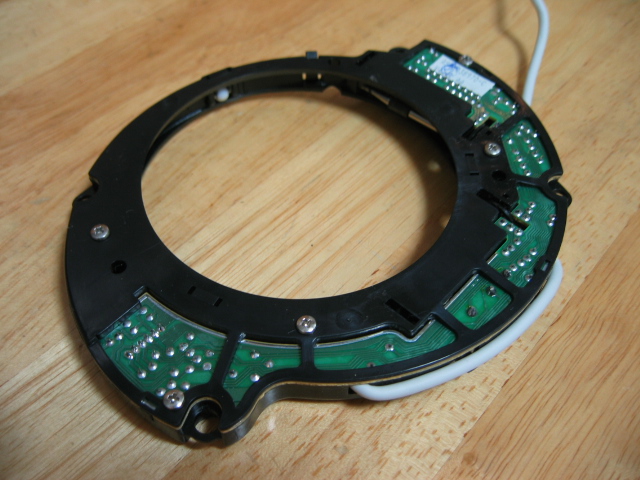

メインパーツ上の5本のネジをゆるめ、爪をを外すと、基板があらわれます。

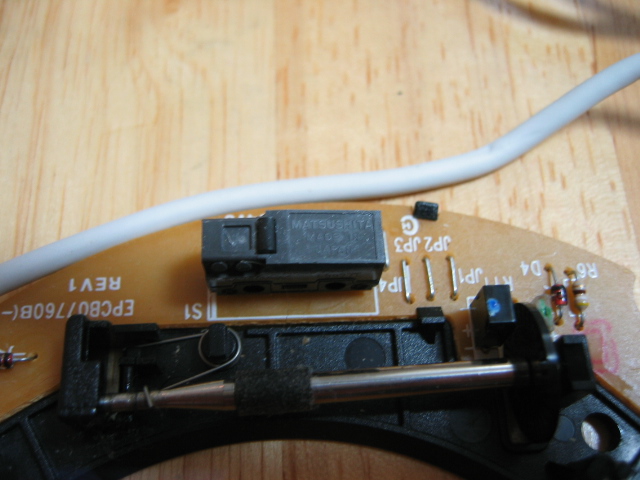

マイクロスイッチは松下製でした。
photo photo photo photo photo

今回の分解結果です。
