トラックボール写真館

写真館の目次に戻る

Evergreen Systems International DTXL-5

2003年3月31日掲載
2003年4月6日追補

日本では発売されていない米国Evergreen Systems InternationalのDTXL-5を紹介します。オークションで仕入れた中古品ですので、パッケージは揃っていません。

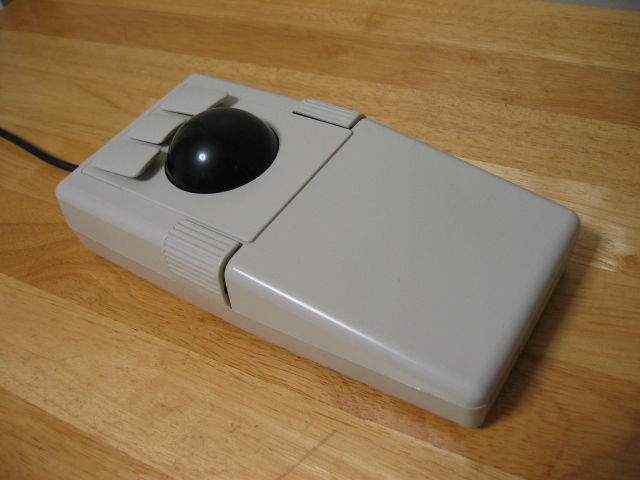

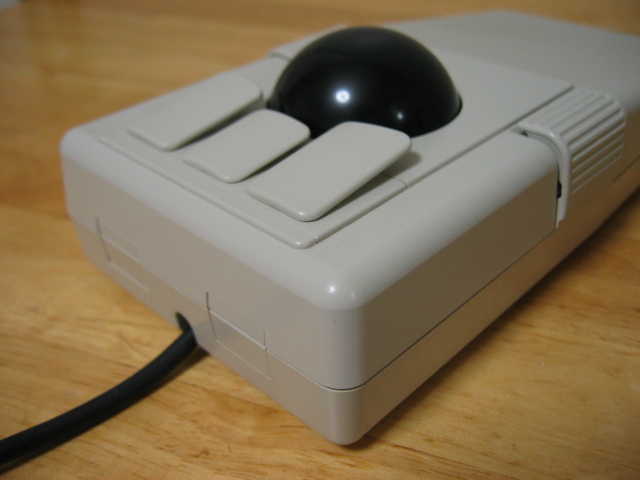

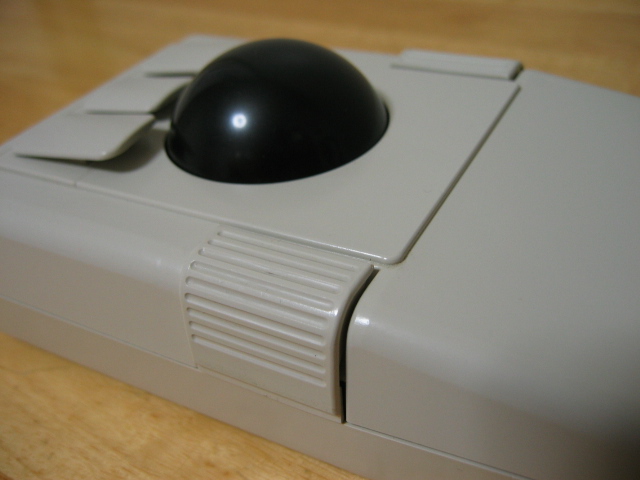

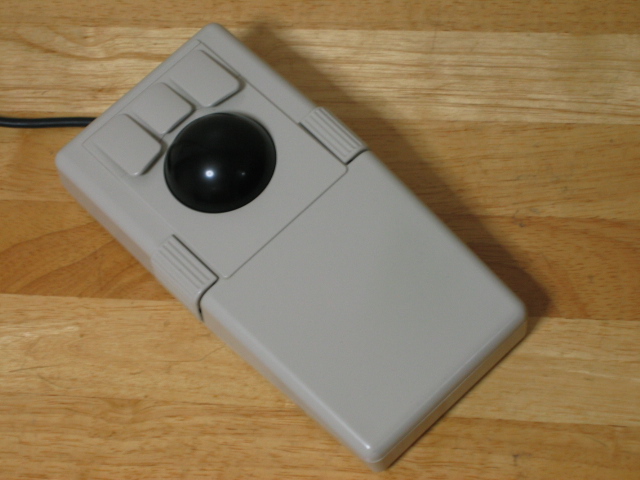

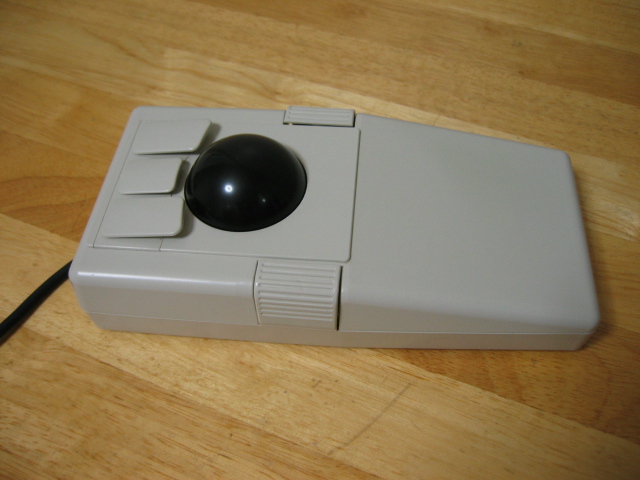

まずは概観から。
5つのボタンがありますが、3ボタンマウスのクリックやドラッグロックなど、基本的な機能しか持っていません。
photo photo photo photo photo

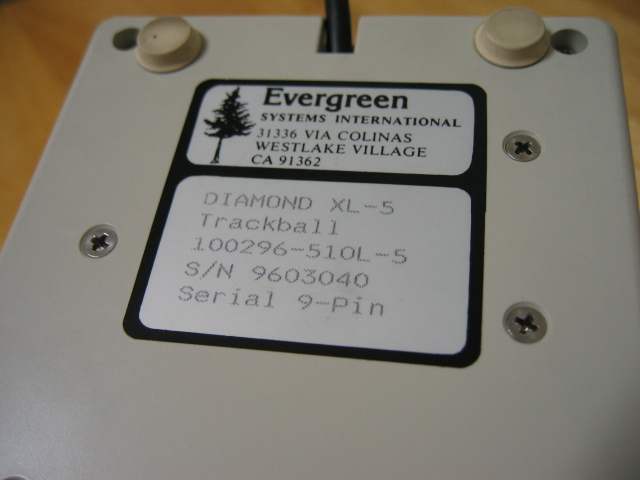

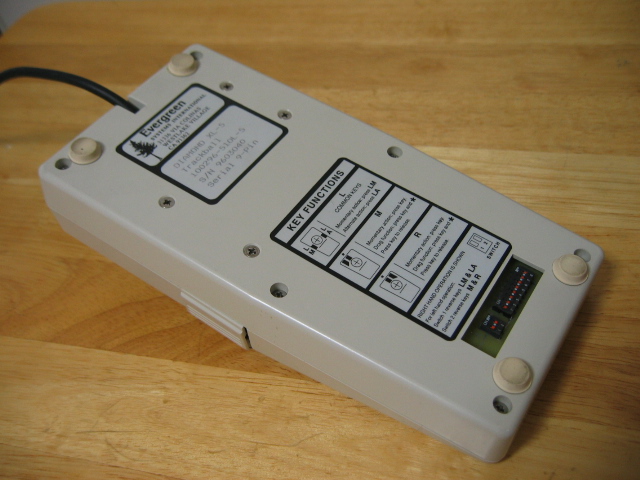

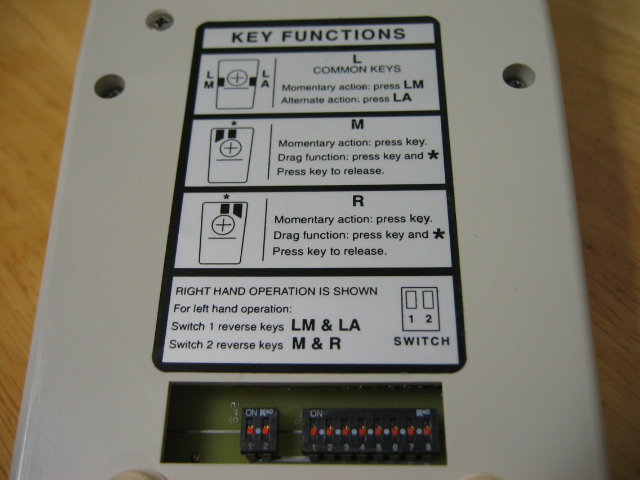

本体底面です。6ヶ所のネジを外すと本体カバーがはずれます。カバーを完全に外すにはケーブルを止めているコネクタを外す必要があります。
photo photo photo photo

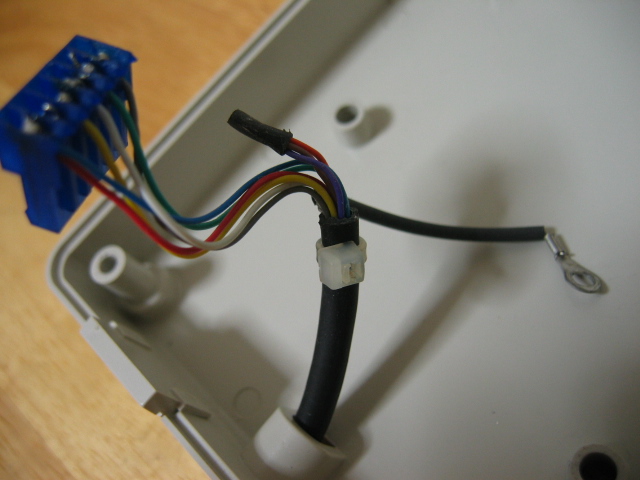

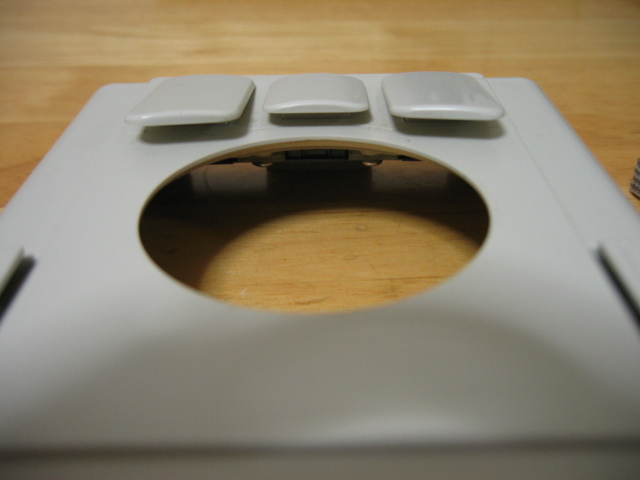

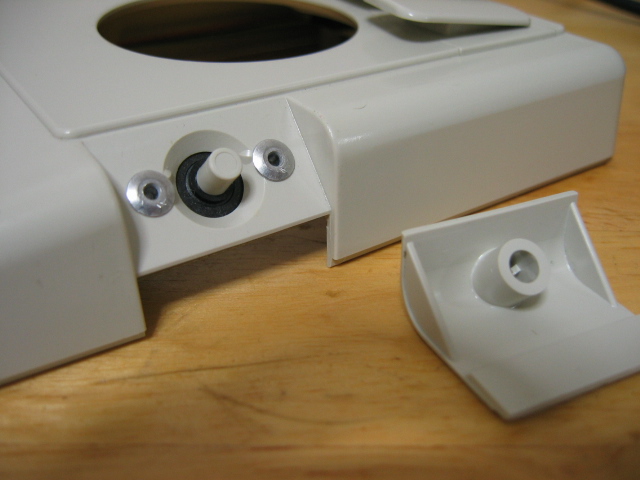

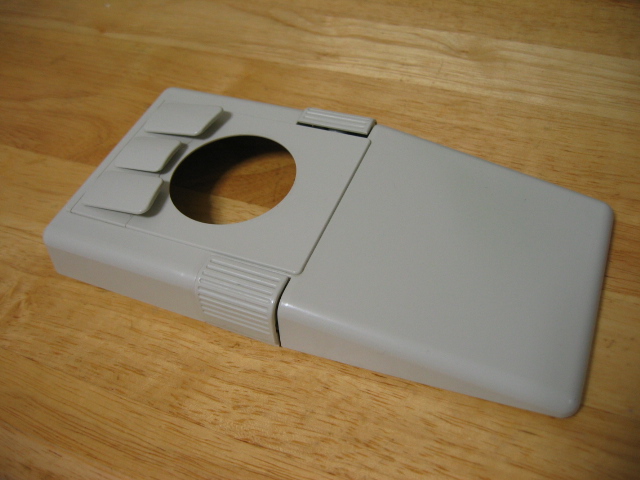

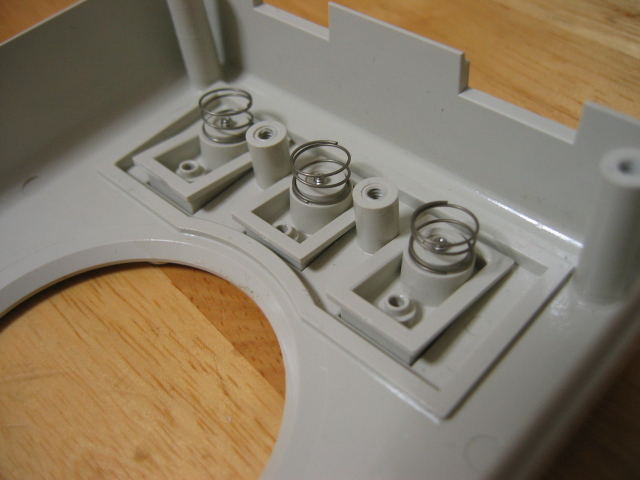

カバーです。どこか手作りっぽい味があります。
photo photo photo

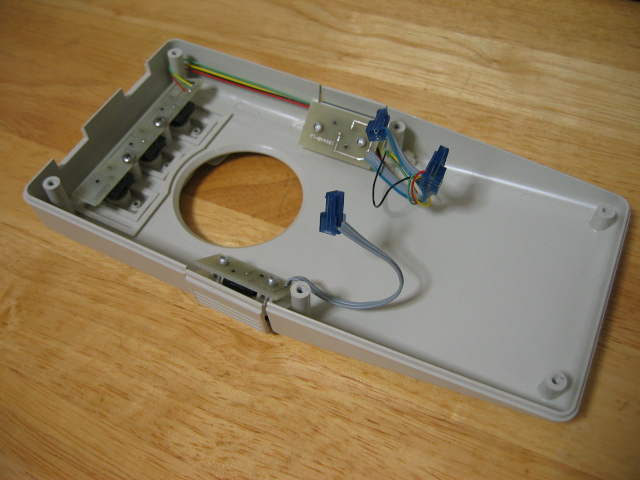

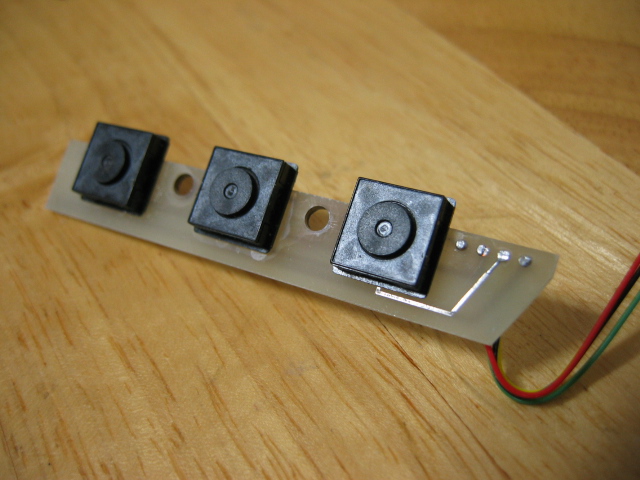

ボタンはすべて大型のタクトスイッチです。

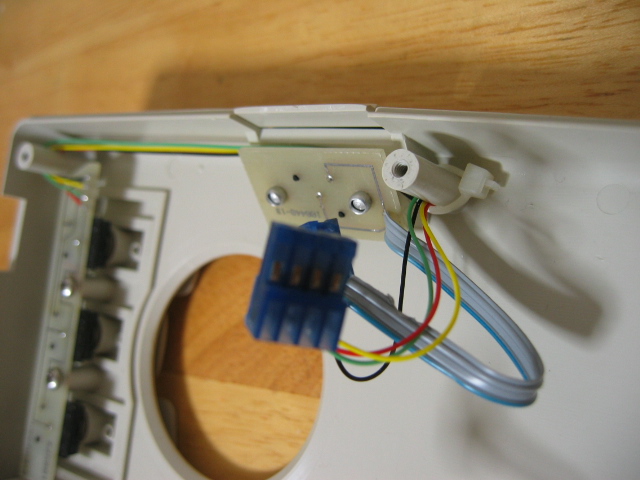

左右ボタンの基板は固定されていてはずせません。
photo photo photo photo

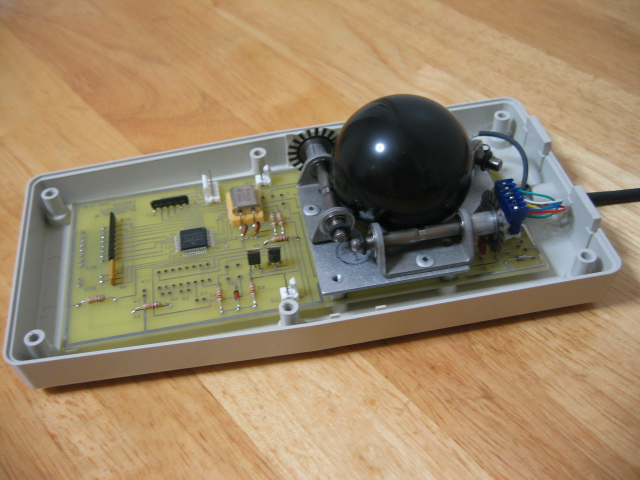

カバーを取り除いた本体側です。

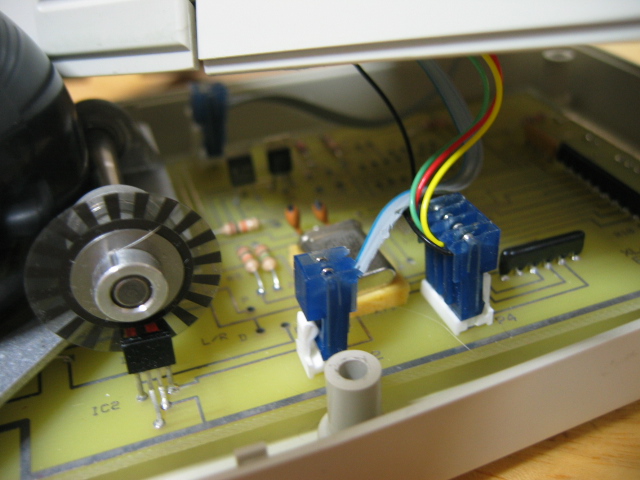

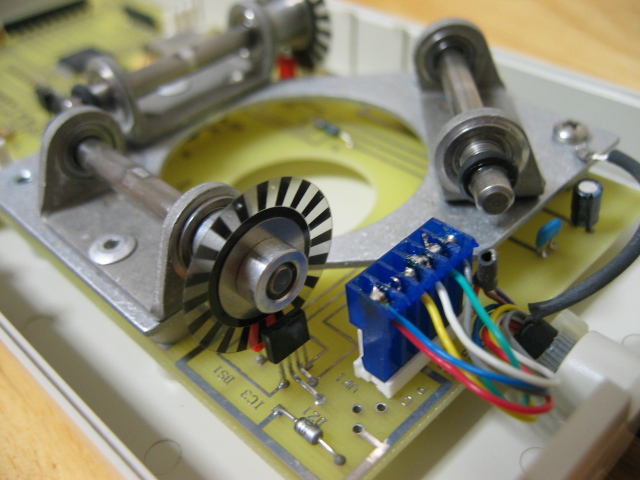

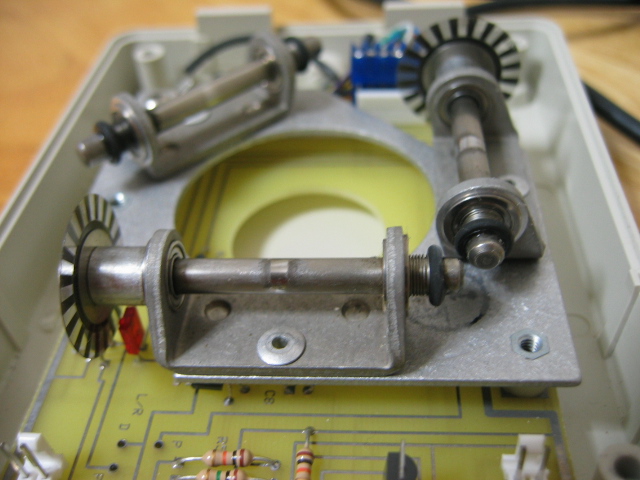

ボール支持部は金属製でしっかり作られています。軸受け部分にはボールベアリングを用いているとホームページに書かれています。ロータリーエンコーダ部分は、あまり他では見かけない放射状に黒くプリントした円形の透明シートが回るようになっています。
photo photo photo

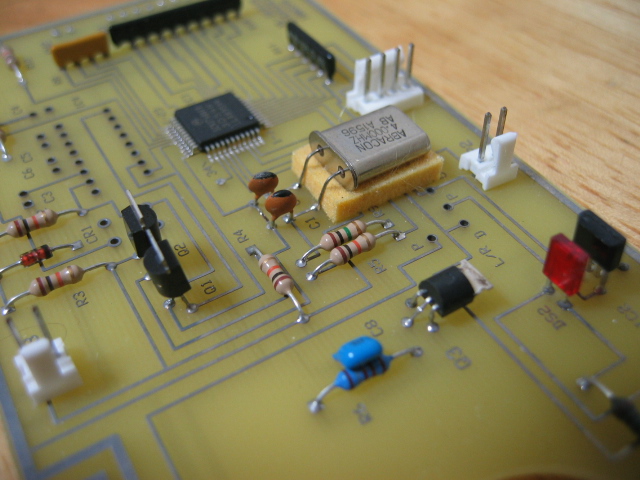

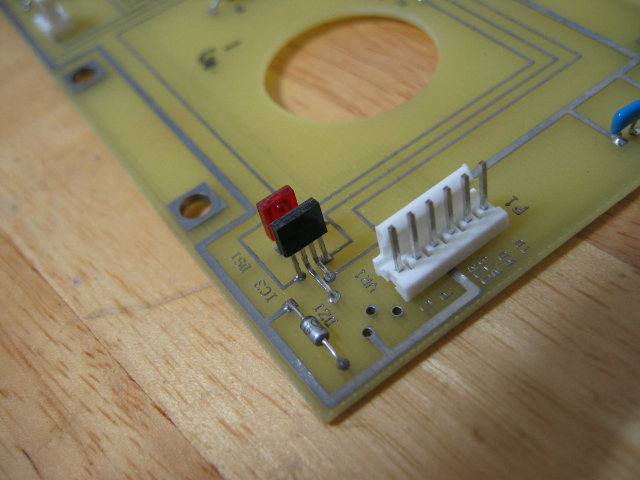

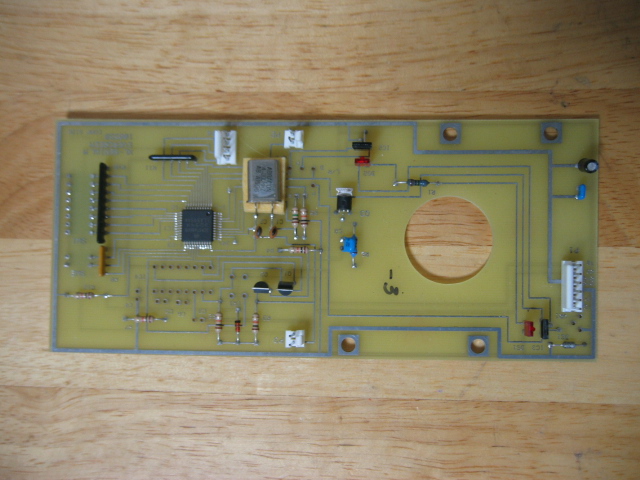

シリアルケーブルからつながっているコネクタを一つ外すと基板が外れます。
photo photo photo photo

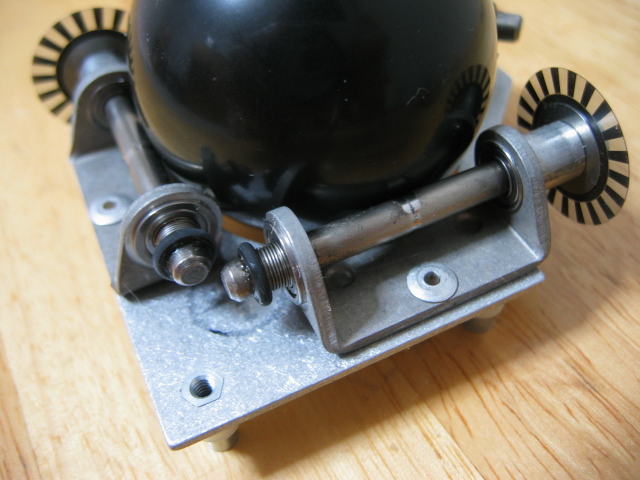

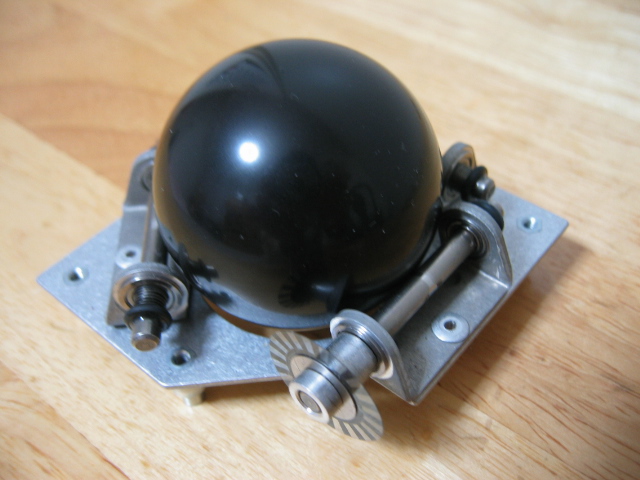

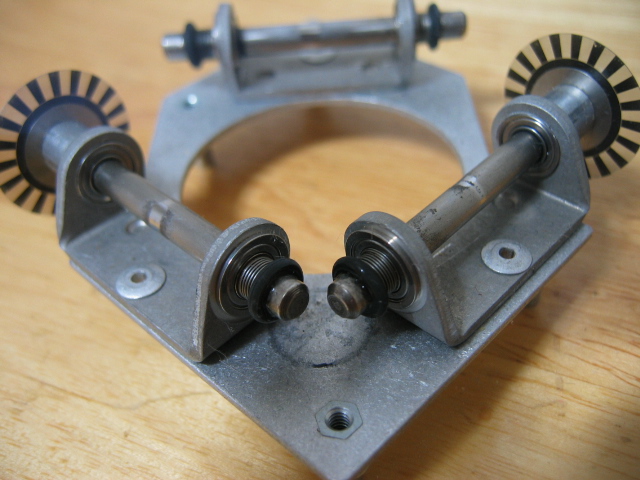

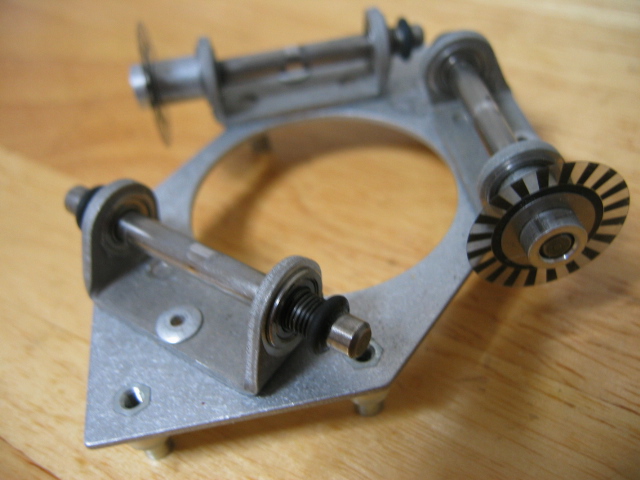

ボールの支持部です。3つの支点は金属の台で固定されており、かなりがっちりと作られている印象です。
photo photo photo photo

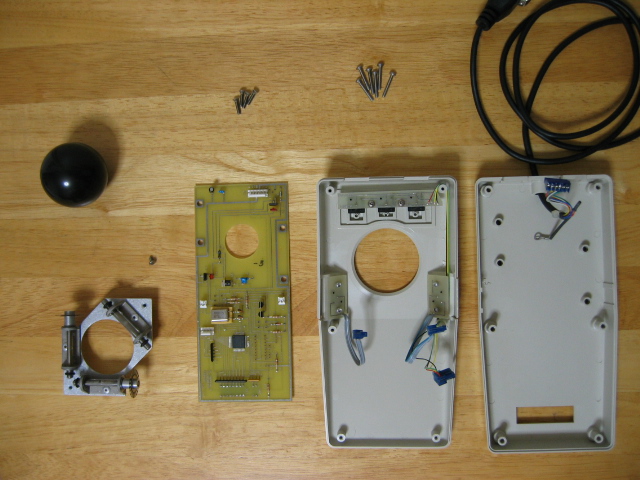

分解結果です。電子機器というより、電気製品という感じの作りが時代を感じさせます。
